您的位置: 电力电缆断点的6种判定方法

发布时间:2020.02.18 新闻来源:广东华新电缆实业有限公司 浏览次数:

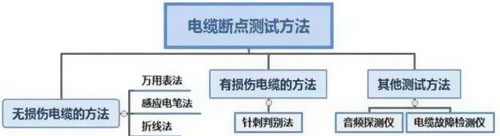

当电缆或电缆的内部呈现断点毛病时,因为外部绝缘皮的包裹,很难直观的判别出断点的确认方位。华新电缆小编就给我们介绍6种如速判别电线电缆的断点的办法:

电力电缆断点的6种判定方法-华新电缆

无损害电缆的办法

数字万用表法

首要把具有断点的电缆的一端接在220V前方,另一端使之悬空。调集万用表的档位使之打到沟通2V电压挡。然后从毛病电缆的前方接入端开端,一只手紧握黑表笔,红表笔沿着毛病电缆的绝缘层缓慢滑动。电缆无断点处的电压值大约为0.445V左右。当红表笔移动到某处时,万用表显现的电压值骤降为正常电压的1/10即0.04V时。此刻根本能够判定断点处在该方位向前(前方接入端)15cm处。

假如屏蔽线的屏蔽层没有损坏,那么该办法不能运用。

电力电缆断点的6种判定方法-华新电缆

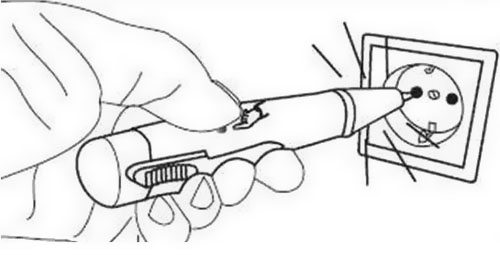

感应电笔办法

首要扫除断点电缆周围的电缆有电源,然后将有断点的电缆接在前方上,然后用感应电笔垂直于电缆缓慢移动,当感应电笔的沟通信号消失时,即可判别断点在该检测点处,差错最多不超越10cm。

电力电缆断点的6种判定方法

折线法

关于较短的电缆测验断点能够选用折弯的办法,将电缆两头别离接在万用表的红黑表笔两头。从电缆的一端开端来回折弯,假如万用表此刻时通时断,那么断点处就在此处。依照此法一向排查到断点停止。

有损害电缆的办法

针刺判别法

这种办法是运用电缆的通断来排查电缆的断点地点。将断点电缆上分段刺进钢针,然后顺次运用万用表丈量通断情况。不同处即为断点地点处。可是该办法会损坏绝缘层,很简单在后期的电缆运用中,形成其他的问题。

专业外表检测的办法

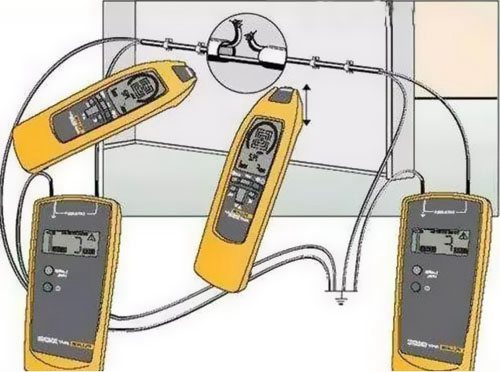

1、别的关于地下电缆毛病点的判别,能够经过音频探测仪来判别毛病点。

电力电缆断点的6种判定方法

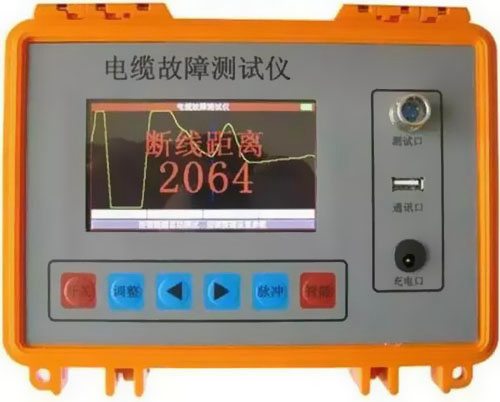

2、关于电缆全长以及短路、断路点的判别,能够运用电缆毛病遥测仪。

电力电缆断点的6种判定方法

3、依据实际情况的不同运用不同的办法来判别断点地点,上述几种办法根本能够确认电缆断点地点。
